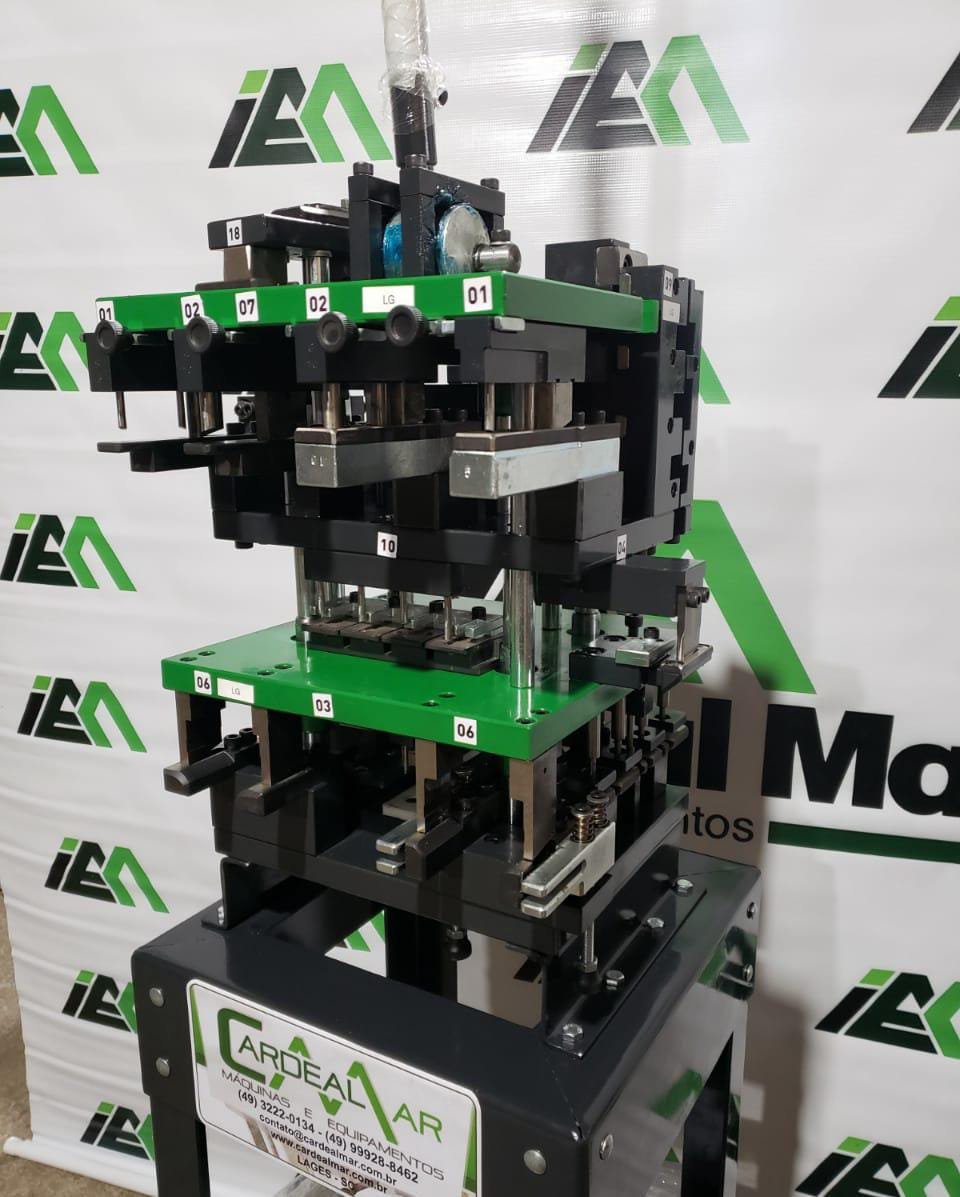

IEM 09 3 Estampo Manual Suprema/Gold SE 010

Série Profissional

Características Gerais:

• Sistema SUPREMA 25 90°.
• Sistema GOLD 32.
• Estrutura em Aço Carbono.
• Matrizes e Punções em Aço Ferramenta.
• Otimização das Operações.
• Ferramentas Padronizadas e Catalogadas.
• Excelente Manuseio.

Usinagens Especializadas:

• Produção de Esquadrias de Alumínio, Abrangendo Diversas Tipologias, Como Portas e Janelas de Correr Com e Sem Baguete 2/3/4 Planos.
• Inclui Perfis Tubulares, Maxim Ar um Vitro a 90° no Sistema SUPREMA.

Este Estampo Destaca-Se Por Oferecer 29 Operações, Listadas a Seguir:

1. Rasgo e Furo Ø5mm no Perfil de Altura da Folha SU LG.
2. Rasgo e Furo Ø10mm no Perfil de Altura da Folha SU LG.
3. Alojamento das Travessas Sem Baguete SU LG.
4. Encaixe do Fecho Concha SU LG.
5. Rasgo Para Passagem da Lingueta SU LG.
6. Rasgo Auxiliar nos Reforços dos Perfis Tubulares SU LG.
7. Dreno de Saída de Água 5x56mm SU LG.
8. Desabe da Aba Interna do Marco Lateral SU LG.
9. Desabe da Aba Externa do Marco Lateral SU LG.
10. Furação do Marco Lateral SU LG.
11. Rasgo no Perfil do Batente SU LG.
12. Furação Ø5mm Altura da Folha Maxim Ar SU.
13. Furação Ø10mm Altura da Folha Maxim Ar SU.
14. Desabe Para Abertura Máxima Maxim Ar SU.
15. Rasgo Para Bater Cunha SU.
16. Retirada da Aba Menor Para Entrada do Braço da Maxim Ar SU.
17. Rasgo no Perfil da Pingadeira Superior SU.
18. Rasgo Para Instalação do Braço Maxim Ar no Marco SU.
19. Drenagem do Marco Maxim Ar SU.

Desenvolvido com muito cuidado para atender as tipologias citadas, tornando uma ferramenta indispensável na fabricação de esquadrias. Mesmo na série econômica, proporciona ótimos resultados para o início da sua fábrica.
